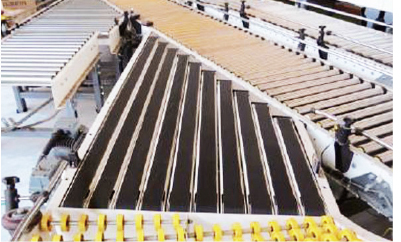

合流输送机	整位输送机

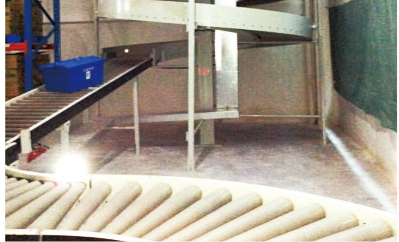

窄带合流机	螺旋输送机

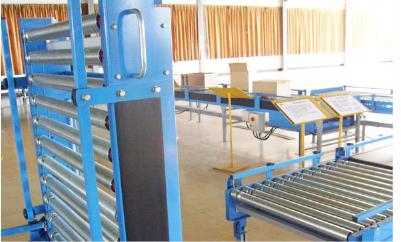

翻转式辊筒输送机	重力式滚筒

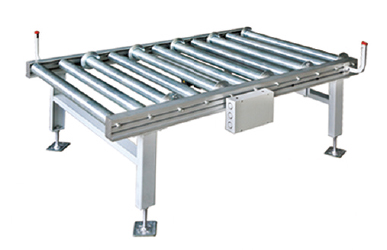

辊筒输送机广泛应用于底部较平整的轻型或中型重量输送物（如包装箱、周转箱类）的连续输送，也可以与其它物流机械联接使用，是各个行业提高生产率，减轻劳动强度和组成自动化生产线的设备，在生产工艺过程中有良好的相容性和配套性，具有结构简单、稳定可靠、噪声小及维护方便等优点。

1、技术参数及性能指标

项目	技术参数	备注
输送物类型	塑料周转箱、纸箱
输送单元载荷	≤30kg
输送宽度	按照工艺要求	按图纸及清单
输送速度	按照工艺要求	按图纸及清单
滚筒直径	50mm
滚筒间距	100mm/75 mm
输送方式	多楔带
驱动电机	电机减速器
机架材料	C型钢板材或铝型材
支腿材料	碳钢方管
涂装标准	涂料采用热固环氧树脂（粉状），涂层厚度60μm，按GB61007-86标准。
主机颜色	根据业主要求确定
通讯方式	PROFIBUS工业现场总线
供电方式	2P-AC220×(1±10%)V
操作方式	自动/WCS手动

2、基本构造及工作原理

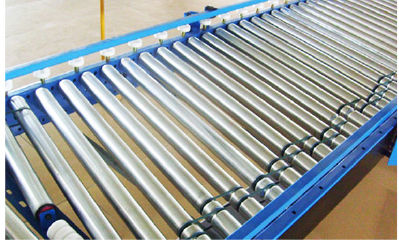

辊筒输送机主要由机架、支脚、电机、带轮、辊筒、多楔带、拉杆、护栏等组成。辊筒输送机由减速电机作为驱动动力，并通过电机带轮上安装的多楔带驱动相临的其他动力辊筒，以实现货物的连续输送及积放输送。由于各驱动段的电机均为单独动力，故通过对各电机单独控制启停，可很方便地实现节能控制，以减少系统的使用能耗，同时降低噪音。
